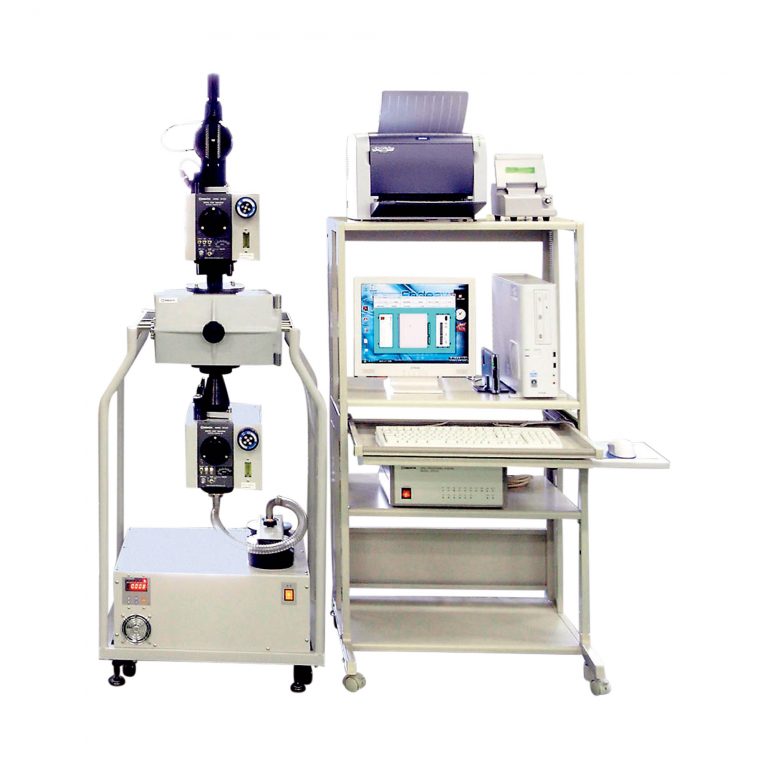

本裝置的目的在于測定防塵用半面罩、濾筒過濾器、吸收罐等試驗片的粉塵捕集效率和通氣阻力，并迅速求出該試驗片的性能并進行評價。捕集效率測定采用采用光散射光量積分方式的數字粉塵計AP-632F型，將試驗粉塵以設定流量從吸引口的馬達閥導入，用數字粉塵計將安裝在試驗用箱中的試驗片的上游側粉塵濃度和下游側粉塵濃度可以用精密微差壓計測量當時的通氣阻力。另外，連接數據處理裝置DPS-20型時，可進行捕集效率和通氣阻力的運算處理，并可顯示、保存、打印測定結果，再通過設定測定條件，可對測定值進行好壞判定。
