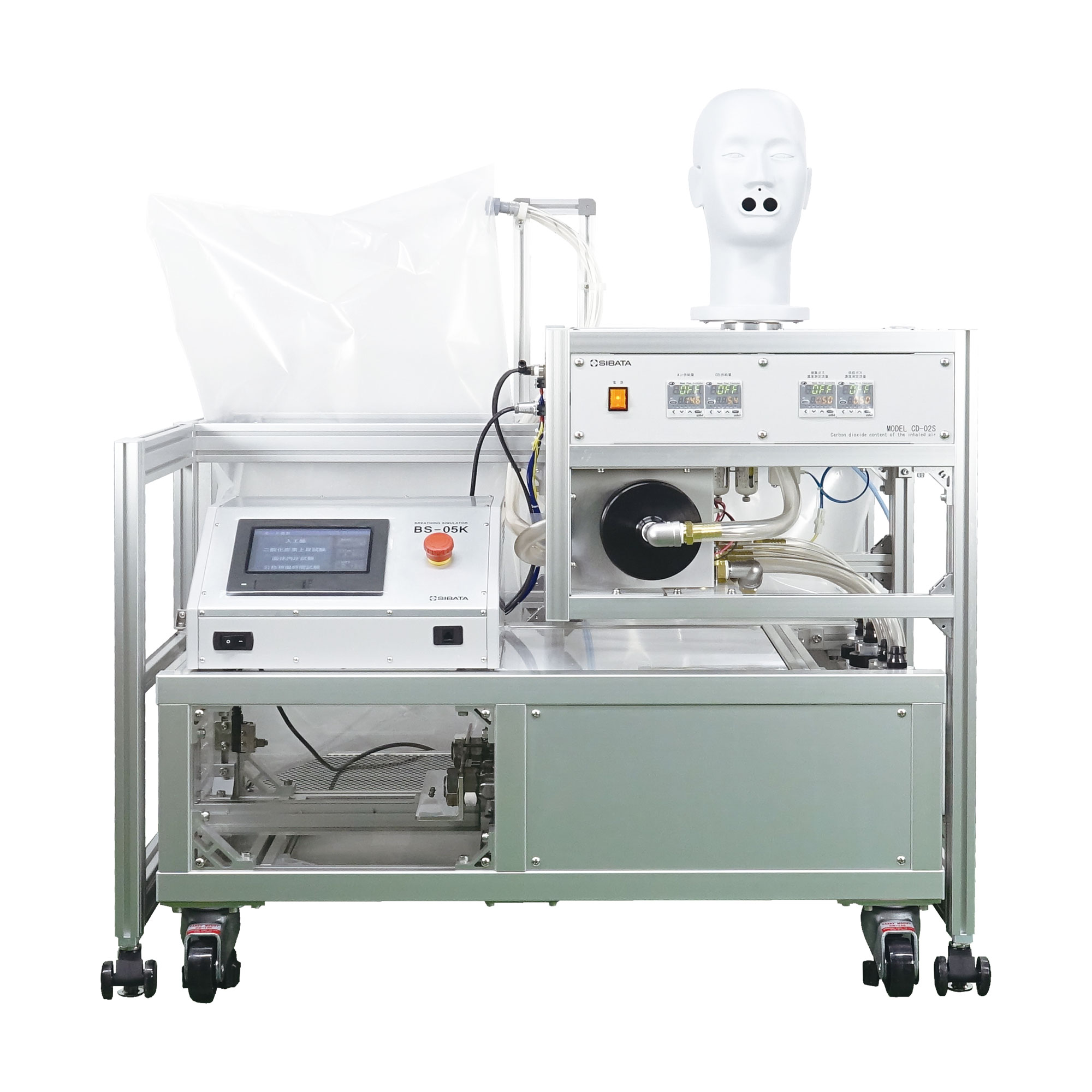

本試驗裝置是以防塵、防毒面罩二氧化碳濃度上升值測定為目的而設計的，使用人工模擬呼吸的呼吸模擬裝置，向人頭送入5%的二氧化碳，安裝面罩時比較不安裝時的二氧化碳濃度，求掩模面體的二氧化碳上升值。戴口罩的試驗臺使用符合JIS規格的人頭，在口部連接呼吸模擬裝置。呼吸通過活塞的往復運動產生正弦波形狀的吸排氣，具有能夠改變吸排氣速度和一次吸排氣量的機構。從試驗氣體的注入到測定、氣體的回收，一系列的操作可以在面板上進行，測定時的吸排氣與活塞的運動聯動，成為能夠捕集試驗氣體的系統構成的裝置。另外，因?yàn)樵谌祟^上設置了差壓測量的端口，所以也可以監視正弦波呼吸中面罩面體內的差壓。
